الجيوديسيا

هي علم قياس و فهم الخصائص الأساسية الثلاث لسطح الأرض بشكل دقيق والتي تتمثل في شكلها الهندسي و توجهها في الفضاء و مجال جاذبيتها وبالإضافة إلى ذلك التغيرات التي تطرأ على هذه الخصائص مع مرور الوقت.

أعمال وأنشطة الجيوديسيا

01
تطوير البنية التحتية الجيوديسية الوطنية - المرجع الجيوديسي الوطني، والشبكات الجيوديسية الوطنية.
02
إجراء الدراسات والبحوث المرتبطة بالأنشطة الجيوديسية بالتعاون مع الجهات ذات الصلة
03
توفير البيانات والمنتجات و الخدمات والتطبيقات الإلكترونية ذات الصلة بالأنشطة الجيوديسية
04
تطوير تطبيقات جديدة للمسح الجيوديسي وأرصاد الأرض الجيوديسية لدعم لأنشطة الجيومكانية الناشئة الجديدة

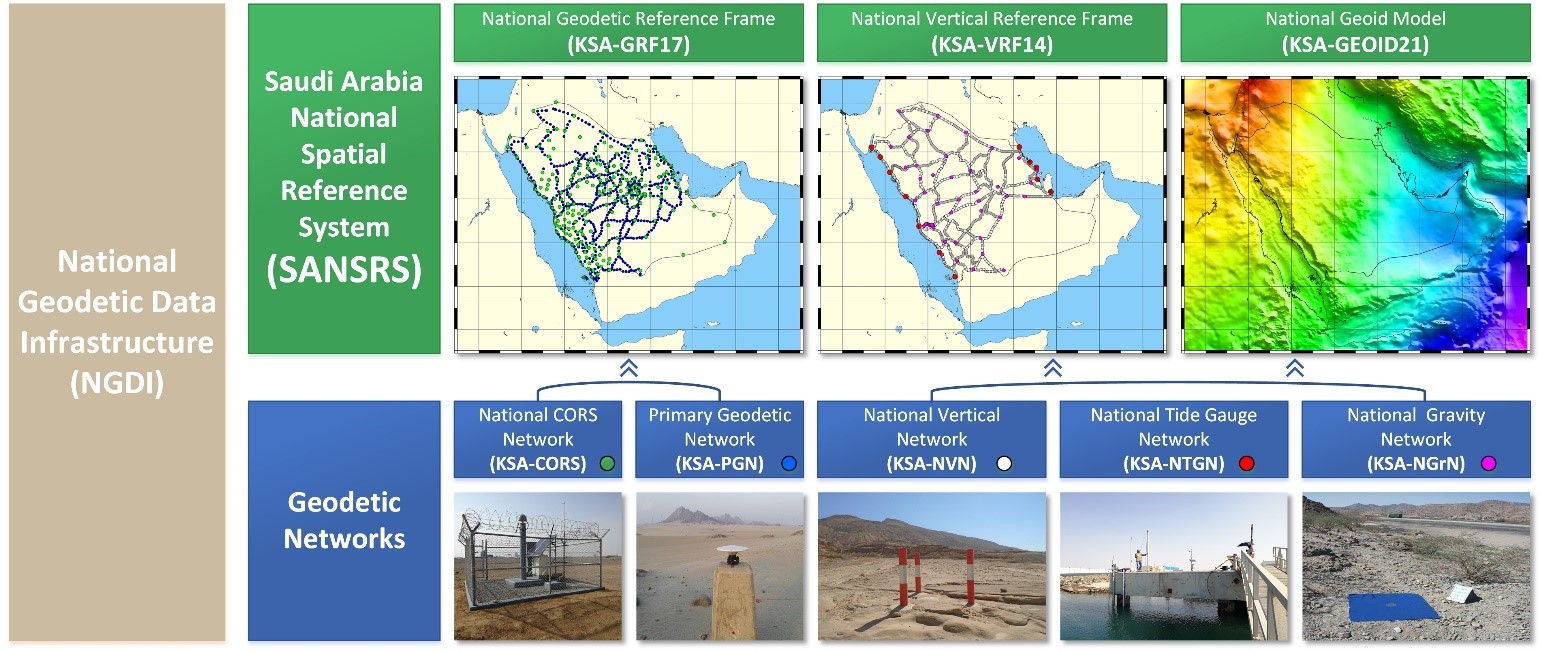

هي نظام من التقنيات والطرق والأدوات والخدمات الموجودة بغرض التنمية المستدامة وتطبيق المرجع المكاني الوطني للمملكة العربية السعودية SANSRS

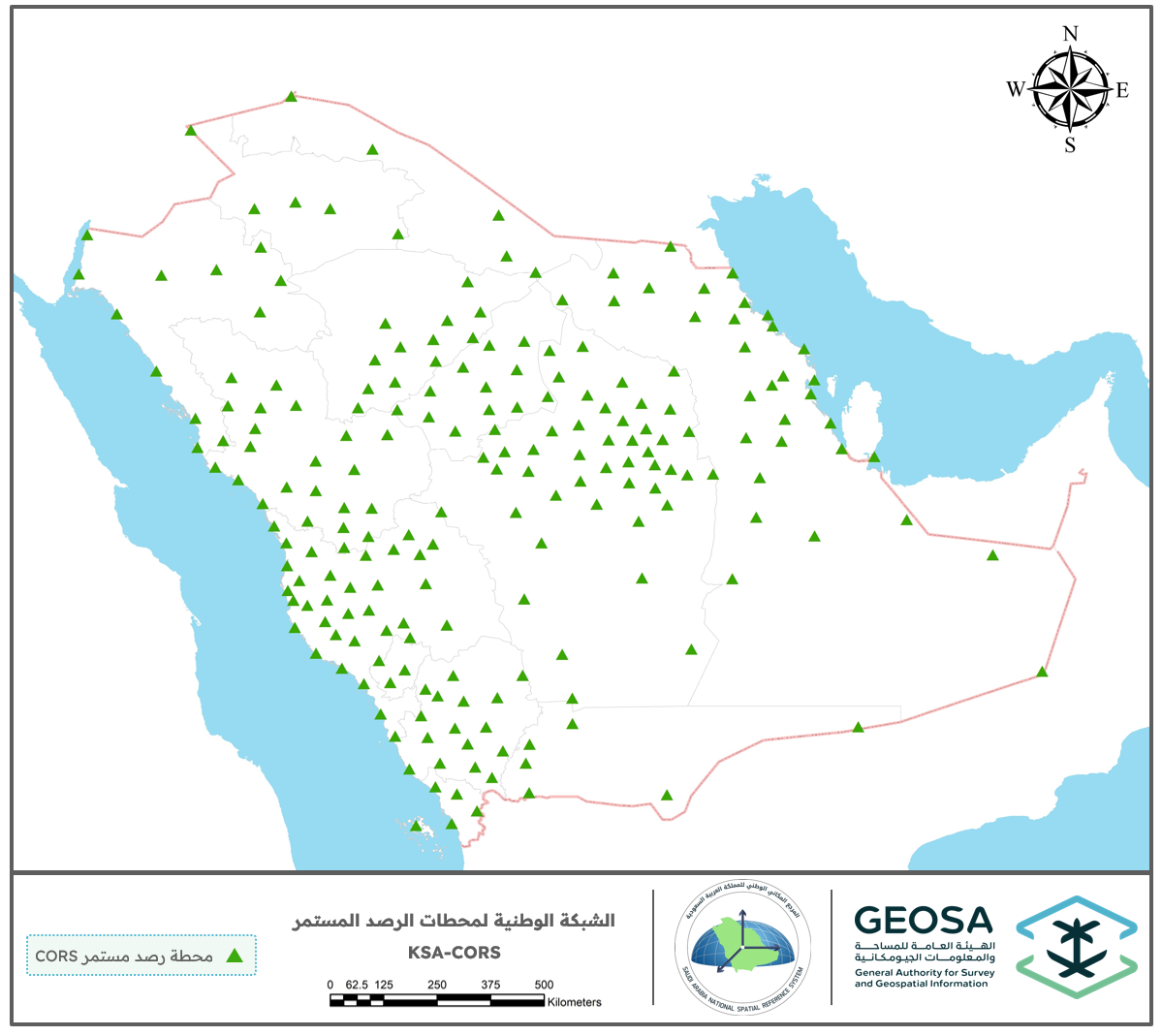

الشبكة الوطنية لمحطات الرصد المستمرKSA-CORS

هي شبكة من المحطات المرجعية التي تعمل بشكل مستمر لتحديد المواقع باستخدام تقنيات تحديد المواقع بواسطة الأقمار الصناعية GNSS. قامت الهيئة العامة للمساحة و المعلومات الجيومكانية بإنشاء الشبكة الوطنية لمحطات الرصد المستمر KSA-CORS ، تتكون الشبكة حالياً من 209 محطة مرجعية قيد العمل. تهدف الهيئة من خلال الشبكة الوطنية لمحطات الرصد المستمر KSA-CORS إلى توفير خدمات دقيقة و موثوقة لتحديد المواقع عبر المملكة. بالإضافة إلى ذلك، فإن أهداف الشبكة تتضمن حساب و نشر و صيانة المرجع الجيوديسي الوطني KSA-GRF17.

توفر الشبكة الوطنية لمحطات الرصد المستمر KSA-CORS المنتجات التالية للمستخدمين بالمملكة:
  • بيانات تحديد المواقع بواسطة الأقمار الصناعية.
  • ملفاتRINEX الافتراضية (Virtual RINEX)
كما أن الشبكة الوطنية لمحطات الرصد المستمر توفر الخدمات التالية للمستخدمين:
  • تحميل أرصاد تحديد المواقع بواسطة الأقمار الصناعية GNSS الخام (GNSS RAW Data)
  • خدمات تحديد المواقع الآنية الشبكية(Network RTK) والتفاضلية(DGNSS)

الشبكة الوطنية للجاذبية الأرضية

الشبكة الوطنية للجاذبية الأرضية هي عبارة عن شبكة من النقاط الموزعة على مساحة المملكة حيث تم قياس قيم الجاذبية الأرضية لها بالطريقتين المطلقة والنسبية. إن الهدف الرئيسي من الشبكة الوطنية للجاذبية الأرضية هو دعم الأنشطة الجيوديسية الخاصة بتطوير وصيانة إطارات المراجع الرأسية ونماذج الجيويد للمملكة، وتوفير البيانات للمستخدمين فيما يخص الأنشطة ذات العلاقة بقيم الجاذبية الأرضية ومنها تحديد مسار جريان السيول وتصحيح قراءات الرفع المساحي ومراقبة النشاط البركاني. (مع تضمين الصورة المرفقة باسم “KSA-NGrN_Ar“( و تتكون الشبكة الوطنية للجاذبية الأرضية من العناصر التالية: الشبكة الوطنية للجاذبية الأرضية المطلقة تم إنشاء الشبكة الوطنية للجاذبية الأرضية المطلقة لتعريف القيمة المطلقة للجاذبية (مرجع الجاذبية) والتدرج فيه (المعايرة) باستخدام قيم الجاذبية الأرضية المقاسة مباشرة بمحطات الشبكة بتقنيات وأجهزة قياس قيم الجاذبية الأرضية. تم إنشاء الشبكة الوطنية للجاذبية الأرضية المطلقة وفقاً لمعايير الدرجة الثانية/الفئة الأولى وفقاً لمعايير National Geodetic Survey (NGS) وتتكون من 41 محطة تم قياس قيم الجاذبية الأرضية لها بدقة 10 مايكرو جال.

الشبكة الوطنية للجاذبية الأرضية المطلقة

تم إنشاء الشبكة الوطنية للجاذبية الأرضية المطلقة لتعريف القيمة المطلقة للجاذبية (مرجع الجاذبية) والتدرج فيه (المعايرة) باستخدام قيم الجاذبية الأرضية المقاسة مباشرة بمحطات الشبكة بتقنيات وأجهزة قياس قيم الجاذبية الأرضية. تم إنشاء الشبكة الوطنية للجاذبية الأرضية المطلقة وفقاً لمعايير الدرجة الثانية/الفئة الأولى وفقاً لمعايير National Geodetic Survey (NGS) وتتكون من 41 محطة تم قياس قيم الجاذبية الأرضية لها بدقة 10 مايكرو جال.

الشبكة الوطنية للجاذبية الأرضية النسبية

تم إنشاء الشبكة الوطنية للجاذبية األرضية النسبية بغرض تكثيف قياسات الجاذبية األرضية المطلقة من خالل إستخدام تقنيات وأجهزة قياس قيم الجاذبية األرضية النسبية، وقد تم إنشاء الشبكة الوطنية للجاذبية األرضية النسبية وفقاً لمعايير (National Geodetic Survey (NGS)وتتكون من 3836 محطة تم قياس قيم الجاذبية األرضية لها بدقة أفضل من 20 مايكرو جال

خط الأساس لمعايرة أجهزة قياس الجاذبية األارضية النسبية

تم إنشاء خط األساس لمعايرة أجهزة قياس الجاذبية األرضية النسبية بغرض توفير خدمات المعايرة لتقنيات وأجهزة قياس قيم الجاذبية األرضية النسبية، وقد تم إنشاء خط األساس لمعايرة أجهزة قياس الجاذبية األرضية النسبية وفقاً لمعايير (National Geodetic Survey (NGS)وتتكون من 14 محطة تم قياس قيم الجاذبية األرضية لها بدقة أفضل من 10 مايكرو جال

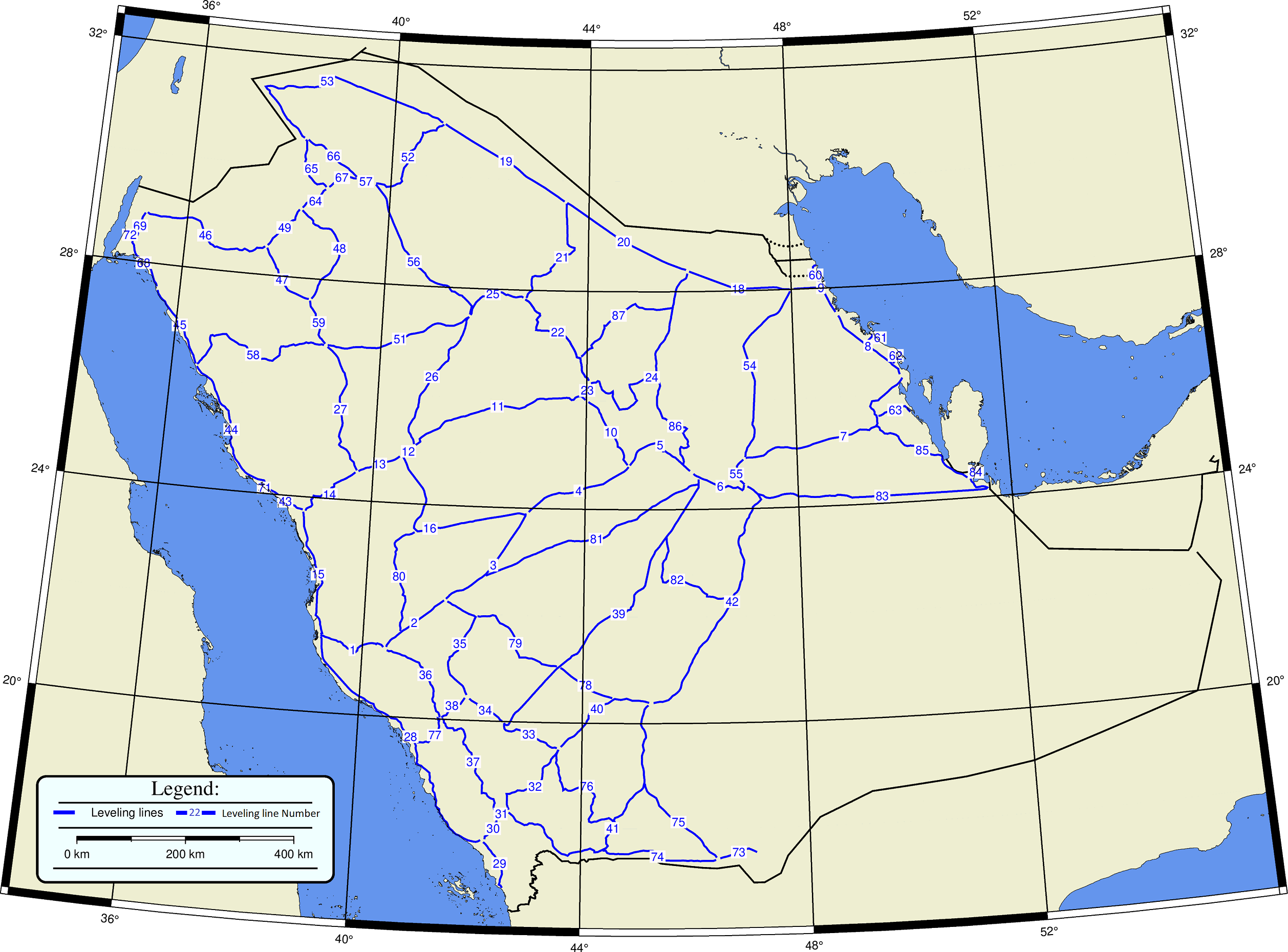

الشبكة الوطنية الرأسية

هي شبكة من العلامات المرجعية (BM) المبنية وفقاً لمعايير الهيئة الوطنية الأمريكية للمساحة الجيوديسية (NGS)، قامت الهيئة بإنشاء الشبكة الوطنية الرأسية بغرض تحقيق الأهداف التالية: حساب نموذج الجيويد GEOID للمملكة .

  • المساهمة في الحصول على خرائط طبوغرافية عالية الدقة.
  • بناء نماذج التضاريس الرقمية للمملكة.
  • سهولة تنفيذ المشاريع مثل (الطرق، خطوط الأنابيب، خطوط الاتصالات،...)بدقة عالية.
  • تسوية الأراضي الزراعية وإنشاء قنوات الري.
  • المساهمة في البنية التحتية للتطوير العمراني وشبكة الخدمات المرتبطة بها
  • دراسة تحركات القشرة الأرضية والتغيرات الحاصلة بها.

تم استخدام الشبكة الوطنية الرأسية في حساب نظام المرجع الرأسي للمملكة The Kingdom of Saudi Arabia Vertical Reference Frame 2014 (KSA-VRF14) وتتكون الشبكة الوطنية الرأسية مما يلي:

  • الأرصاد: التسوية الرأسية الدقيقة.
  • العلامات المرجعية: 3893 علامة مرجعية (BM)
  • خطوط التسوية: 88 خط تسوية
  • متوسط المسافة بين العلامات المرجعية: 6 كم
  • الطول الكلي للشبكة: 22869 كم
  • الدقة: 1.03مم*√S حيث يتم التعبير عن S بالـ "كم"
  • متطلبات التسوية الدقيقة: الدرجة الثانية/الفئة الأولى وفقاً لمعايير National Geodetic Survey (NGS)
  • المعلومات المتوفرة لكل علامة مرجعية: قيمة الإرتفاع الأرثومتري مُعرفة على إطار المرجع الرأسي KSA-VRF14 ب
  • لإضافة إلى كرت الوصف، وقد تم ربط الشبكة الوطنية الرأسية بشبكة محطات قياس المد و الجزر

يعرَّف المرجع المكاني الوطني للمملكة SANSRS بأنه: نظام مرجعي ثابت يحدد الإحداثيات الكارتيزية و خطوط الطول و دوائر العرض و الإرتفاع و المقياس و الجاذبية والتوجيه في جميع انحاء المملكة. يسمح للمستخدمين بتحديد المواقع في المملكة العربية السعودية و التعبير عنها بشكل دقيق، كما يساهم في تعيين التغييرات التي تحدث لسطح الكرة الأرضية و مجال الجاذبية الخاص بها في المكان و الزمان. صُمم ليحقق الاحتياجات الوطنية الاقتصادية و الاجتماعية و البيئية، و يستخدم في جميع التطبيقات و الخدمات لتحديد المواقع بالاتجاهات الأفقية و الرأسية. و كذلك يتم عمل جميع المنتجات الجيومكانية استنادا​ إليه.

ويتكون المرجع المكاني الوطني SANSRS من المكونات الجيوديسية التالية:
  • إطار المرجع الجيوديسي الوطني KSA-GRF
  • إطار المرجع الرأسي الوطني KSA-VRF
  • نموذج الجيويد الوطني KSA-GEOID

المرجع الجيوديسي الوطني KSA-GRF

المرجع الجيوديسي الوطني KSA-GRF17 هو إطار جيوديسي للمملكة تم حسابه وفقاً للمعايير التالية:

يتوافق مع أحدث تمثيل لإطار المرجع الجيوديسي العالمي ITRF2014/IGS14 epoch 2017.0. يرتبط حركته مع حركة الجزء المستقر من الصفيحة التكتونية العربية.

تم تأسيس المرجع الجيوديسي الوطني KSA-GRF17 بإستخدام بيانات و أرصاد تحديد المواقع بواسطة الأقمار الصناعية من الشبكة الوطنية لمحطات الرصد المستمر KSA-CORS وبيانات شبكات محطات رصد مستمر تابعة لجهات أخرى.

لقد تم حساب المرجع الجيوديسي الوطني KSA-GRF17 باستخدام 333 محطة مرجعية موزعة على مساحة المملكة والتي تم توفير إحداثياتها بدقة عالية بمستوى الملليمتر على المرجع الجيوديسي الوطني نفسه. تم تسجيل المرجع الجيوديسي الوطني في قاعدة البيانات العالمية للسجل الجيوديسي الدولي لأنظمة الإحداثيات الجيوديسية المعروف بـ European Petroleum Survey Group (EPSG) بغرض تسهيل وصول المستخدمين إلى المرجع الجيوديسي الوطني KSA-GRF17 من خلال إستخدام برمجيات نظم المعلومات الجغرافية GIS والبرامج الجيوديسية.

للحصول على معلومات وتفاصيل أكثر حول حساب المرجع الجيوديسي الوطني KSA-GRF17، يمكنكم الرجوع إلى وثيقة الملخص الفني للمرجع المكاني الوطني SANSRS

المرجع الرأسي الوطني KSA-VRF

اليعتبر إطار المرجع الرأسي KSA-VRF14 هو الإصدار الأخير من نظام المرجع الرأسي الوطني NVRS وقد تم حسابه بناءً على بيانات الارتفاع من الأقمار الصناعية Satellite Altimetry وبيانات GOCE وكذلك الأرصاد الميدانية لمحطات المد والجزر والتسوية الدقيقة وأرصاد الجاذبية الأرضية. تتضمن الخصائص الرئيسية لإطار المرجع الرأسي KSA-VRF14 كما يلي: نوع نظام الإرتفاع: Helmert-orthometric Above Mean Sea Level at JEDDAH Tide Gauge نوع التصحيح بطريقة اقل مجموع لمربعات الاخطاء: Fixed geo-potential number above MSL of Jeddah TGBM-B العلامات المرجعية الحقيقية المستخدمة في الحساب: الشبكة الوطنية الرأسية شبكة النقاط المحسوبة فيزيائياً: KSA-GEOID17/KSA-GRF17 نظام المد والجزر: Tide Free العلامة المرجعية الرئيسية: Jeddah TGBM-B خط العرض: 21.49981 [درجة] دائرة الطول: 39.16161 [درجة] ارتفاع العلامة المرجعية الرئيسية فوق متوسط سطح البحر: 1.7446 [متر] فترة الرصد: 2014.75 للحصول على معلومات وتفاصيل أكثر حول حساب إطار المرجع الرأسي الوطني KSA-VRF14، يمكنكم الرجوع إلى وثيقة الملخص الفني للمرجع المكاني الوطني SANSRS

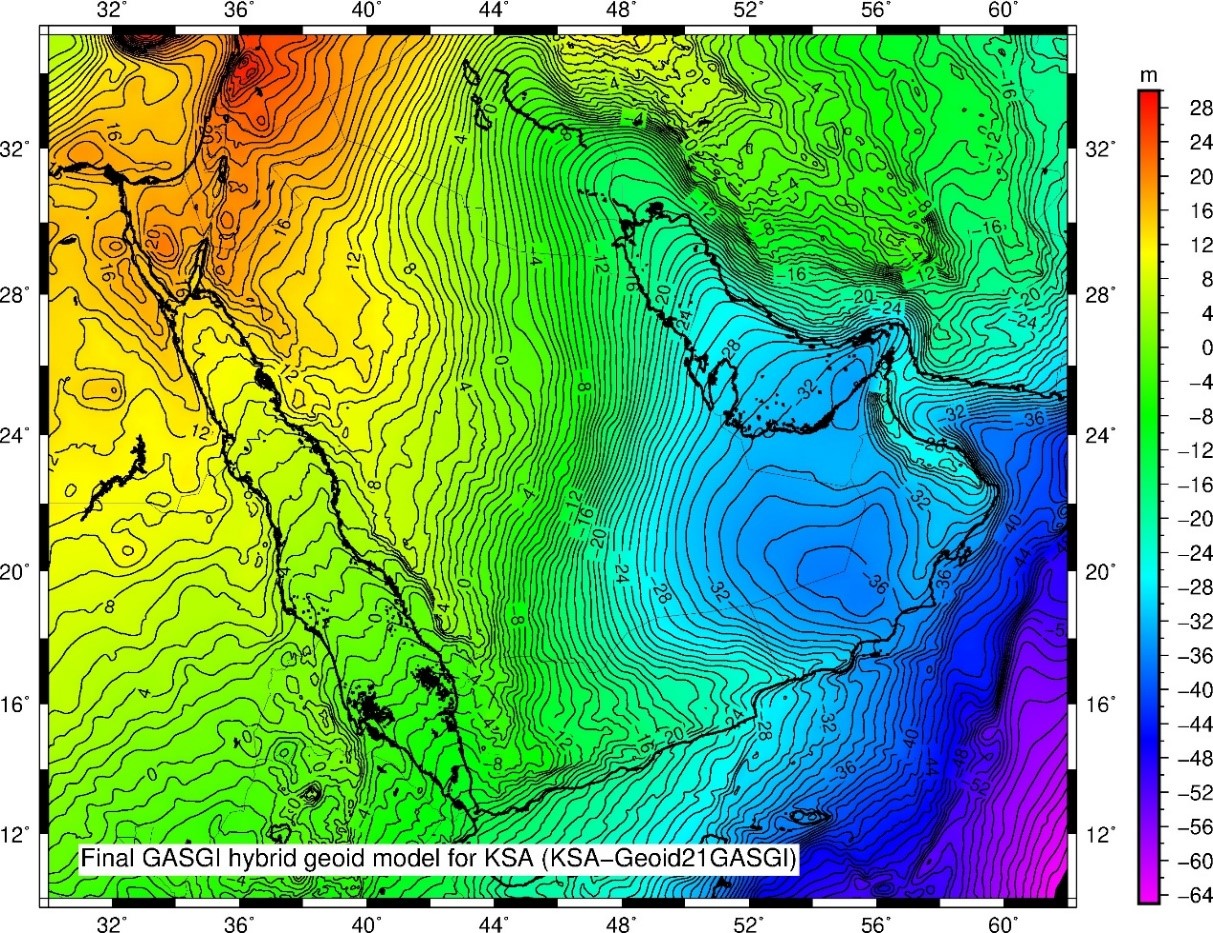

نموذج الجيويد للمملكة KSA-GEOID

قامت الهيئة بحساب نموذج جيويد جديد للمملكة 21GEOID-KSA، والذي يعتبر نسخة محدثة لنماذج الجيويد السابقة باستخدام بيانات حديثه .- ويعتبر21GEOID-KSA نموذجاً هجيناً تم حسابه باستخدام بيانات الجاذبية الأرضية المقاسة بالاجهزة الأرضية والاجهزة المحمولة بحراً والاجهزة المحمولة جواً وبيانات الجاذبية األرضية من الأقمار الصناعية GOCE وكذلك بيانات الأرتفاع من األقمار الصناعية altimetry Satellite والتسوية الرأسية باستخدام تقنيات GNSS. ويعد 21GEOID-KSA مكونًا رئيسيًا إلطار المرجع الرأسي VRF-KSA، حيث يسمح للمستخدمين بحساب قيم اإلرتفاع األرثومتري للنقاط داخل المملكة. ويتميز نموذج الجيويد 21GEOID-KSA بأن دقته متجانسة حول المملكة نتيجة توزيع البيانات المستخدمة في حسابه، ويبلغ متوسط دقة قيم ارتفاعات الجيويد المحسوبة من نموذج -KSA 21GEOID أفضل من 2 سم لكامل مساحة المملكة. للحصول على معلومات وتفاصيل أكثر حول حساب نموذج الجيويد للمملكة GEOID-KSA يمكنكم الرجوع إلى وثيقة الملخص الفني للمرجع المكاني الوطني SANSRS
